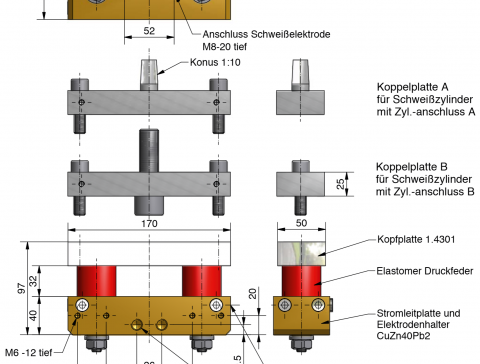

Druckausgleichs-

werkzeuge



Anzeigen

Blätterkatalog Produktangebot

Der Zens Produktkatalog

Durchblättern Herunterladen

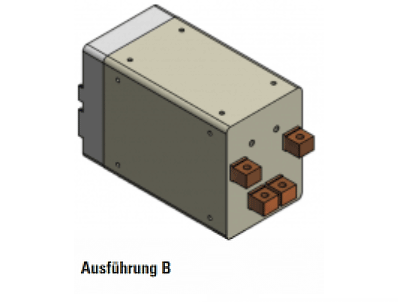

Transformatoren

Die Spannungs- bzw. Stromgrößen der Netz-Versorgungsseite (Primärseite) werden über Transformatoren in eine Niederspannung bei sehr hoher Stromstärke auf der Sekundärseite umgewandelt. Aufgrund der hohen thermischen Belastungen ist die Einschaltdauer der Transformatoren begrenzt. Der Kurzschlussstrom ist eine Kenngröße, die den maximalen Strom, der durch den Schweißtransformator fließen kann, beschreibt.

Die Transformatoren kommen für den Mittelfrequenz-, den 50Hz-Wechselstrom- und den Kondensator-Entladungs-Bereich zum Einsatz. Bei unseren Produkten und Dienstleistungen können Sie bei unseren Transformatoren Qualität und Leistung erwarten.

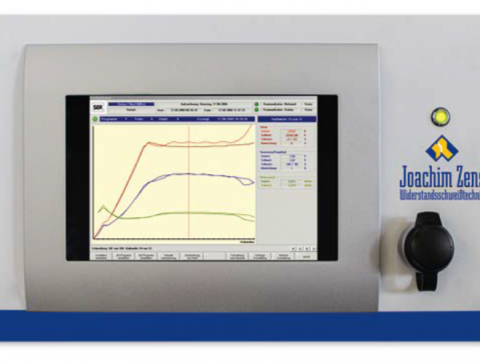

Steuerungen der Widerstandsschweißtechnik

Robust, stromsparend und weltweit im Einsatz haben sich unsere Produkte tausendfach bewährt.

Die Produktpalette der Steuerungen reicht von der Netzfrequenz-Widerstandsschweißtechnik (50Hz, 2 Phasen/ 3 Phasen) über die Mittelfrequenz-Widerstandsschweißtechnik, über die Kondensatorentladung-Widerstandsschweißtechnik bis zur adaptiv anpassbaren Mittelfrequenztechnik.

Die Steuerungstechnik des Widerstandsschweißens für Punktscheißen, Buckelschweißen, Rollnahtschweißen und Kreuzdrahtschweißen ist eine wichtige Komponente Ihres Automatisierungsprojektes.

Wir bieten Ihnen zusammen mit unserem Partnerunternehmen SER ein weites Spektrum von Schweißsteuerungen, Leistungsteilen und Elektronik zur Qualitätssicherung.

Folgende Einsatzgebiete sind verbreitet: Punktschweißmaschinen, Buckelschweißmaschinen, Nahtschweißmaschinen, Gitterschweißmaschinen und Roboteranlagen.

Folgende Parameter bei der Schweißprozessüberwachung stehen zur Verfügung: Schweißstrom, Elektrodenspannung, Widerstand an der Fügestelle, Elektrodenkraft, Bauteilkontrolle, Elektrodenbewegung, Einsinkverlauf.

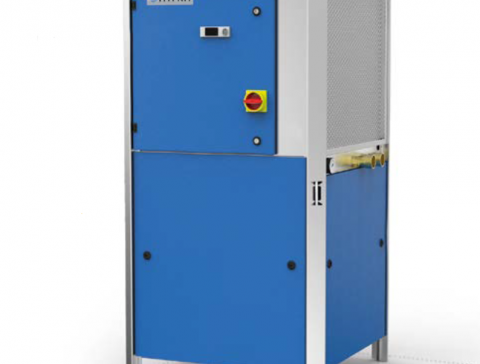

Kühlaggregate

Effiziente und zuverlässige Kühlwasser-Rückkühler im Leistungsbereich 1 - 20 kW. Größere Leistungen liefern wir auf Anfrage. Wir gewährleisten einen optimierten Betrieb und eine sehr gute Energieeffizienz durch zusätzliche Steuerungsoptionen.

Kühlwasser-Rückkühler bringen das Kühlmedium Wasser im Wasserspeicher auf die gewünschte Temperatur für den Prozess. Eine Pumpe sorgt für den Volumenstrom des Kühlmediums zum Verbraucher. Dort entzieht das Kühlwasser dem Prozess überschüssige Wärme.

Die Kompressoren der Kühler arbeiten mit optimiertem Wirkungsgrad und die Wärmetauscher sind hocheffizient.

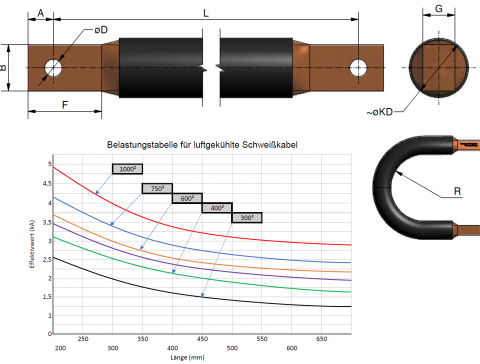

Lamellenbänder, Rundlitzenbänder und wassergekühlte Bänder

Lamellenbänder zur flexiblen Stromübertragung: Die geschichteten Lamellen werden durch Nieten oder Pressschweißen an den Enden verbunden. Es können flexible Bewegungen mit einem Freiheitsgrad umgesetzt werden. Eine sehr hohe Stromübertragungsfähigkeit und eine relativ gute Luftkühlung durch eine große Oberfläche sind Leistungsmerkmale.

Rundlitzenbänder bestehen aus sehr vielen Einzeldrähten, die miteinander verwoben werden. Das Geflecht verteilt den Strom homogen über den gesamten Querschnitt. Ein Vorteil ist die hohe Bewegungs-Flexibilität mit mehreren Freiheitsgraden.

Wassergekühlte Bänder: Wenn sehr hohe Strombelastungen z.B. durch kurze Taktzeiten vorliegen, dann bieten wir wassergekühlte Varianten an.
Die Flexibilität ist bei diesen Bändern etwas eingeschränkt. Ein minimaler Biegeradius sollte eingehalten werden.

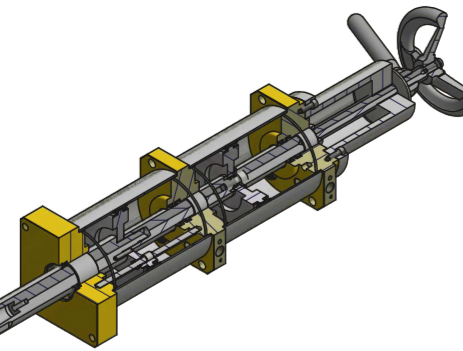

Schweißzylinder zum Widerstandsschweißen

Zens ist ein Anbieter von Widerstandsschweißzylindern auch nach ISO-Standards:

Wir fertigen zweistufige Widerstandsschweißzylinder (2-Wege-Hub Schweißzylinder) und dreistufige Widerstandsschweißzylinder (3-Wege-Hub Schweißzylinder).

Schweißzylinder mit Vorhubzylinder zur Verkürzung des Arbeitsweges.

Schweißzylinder mit einstellbarer Rückhubbegrenzung.

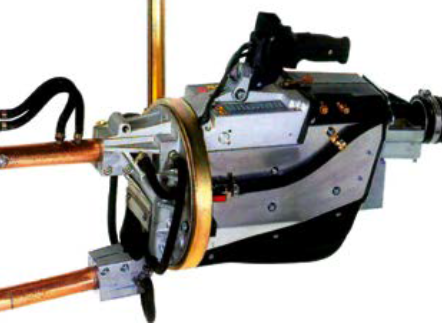

Schweißzangen

Punktschweißzangen sind Werkzeuge im Bereich des Widerstandsschweißens und ermöglichen die Widerstandsschweißverbindungen.

Die Energiezuführung durch die Transformatoren der Punktschweißzangen kann durch externen oder integrierten Einbau erfolgen.

Bei den externen Bauformen baut die Schweißzange in kompakter Bauform klein und hat ein geringes Gewicht. Die Zugänglichkeit der Widerstandsschweißzangen in engen Arbeitsbereichen ist gut. Nachteilig ist die relativ lange Stromführung auf der Sekundärseite.

Einen besseren Wirkungsgrad haben Schweißzangen mit integriertem Transformator. Dieser Sachverhalt wird insbesondere durch die kurze Sekundärleitung bewirkt.

Wir klassifizieren in der mechanischen Grundkonstruktion sogenannte X-Zangen (Scherenprinzip) und C-Zangen.

Bei der X-Zange werden die Elektroden über ein Gelenk bewegt bzw. zugestellt.

Bei der C-Zange erfolgt das Zustellen der Elektrode translatorisch. Der Schweißzylinder überträgt die Schweißkraft direkt auf die Gegenelektrode.

Schlauchpaket, Kühlwasserleitungen, Druckluftleitungen und Steuerleitungen werden zur Punktschweißzange geführt.

Handschweißzangen können in X- oder C-Bauart ausgeführt werden. Sie werden von Hand an die Fügestelle bewegt und der Schweißvorgang wird manuell eingeschaltet.

Roboter-Widerstandsschweißzangen werden in X- oder C-Bauart hergestellt. Einheiten zur Kraft- und Wegerzeugung können grundsätzlich als Pneumatikzylinder, Hydraulikzylinder oder elektromotorisch ausgeführt sein. Der Transformator ist bei den Roboter-Widerstandsschweißzangen häufig in den Zangengrundkörper integriert. Über flexible Lamellenbänder erfolgt die Stromzuführung.

Elektroden für das Widerstandschweißen

Beim Widerstandsschweißprozess wird beim Punkt- und Buckelschweißen die Oberelektrode nach dem Einlegen der zu fügenden Teile nach unten gefahren. Es wird die Kraft eingeprägt und der Stromfluss eingeschaltet. Während der Erwärmung bildet sich ein Schweißpunkt, der im erkalteten Zustand zu einer festen Verbindung führt.

Widerstandsschweißelektroden kommen grundsätzlich beim Punkt­­schweißen, Rollnaht­­schweißen, Buckel­schweißen und Pressstumpf­schweißen zum Einsatz.

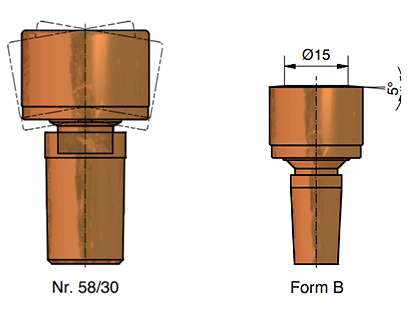

Wir liefern gerade Punktelektroden, gekröpfte Widerstandsschweißelektroden, Pendelelektroden, Sonderformen z.B. mit Luft-Innenkühlung, Schweißelektroden für das Rollnahtschweißen, Elektroden aus Sondermaterialien (wie z.B. Molybdän).

Zudem stellen wir Elektrodenhalter in unterschiedlichster Ausführung her.
