Rundtakt-Schweißanlage „Messingstecker-Schutzhülse“

Aufgabe

Es ist eine Rundtakt-Schweißanlage zu entwickeln, auf welcher zwei „Hülsen“ mit dem „Stutzendeckel“ montiert und verschweißt werden sollen.

Leistung: 3 Sekunden pro Teil

Lösung

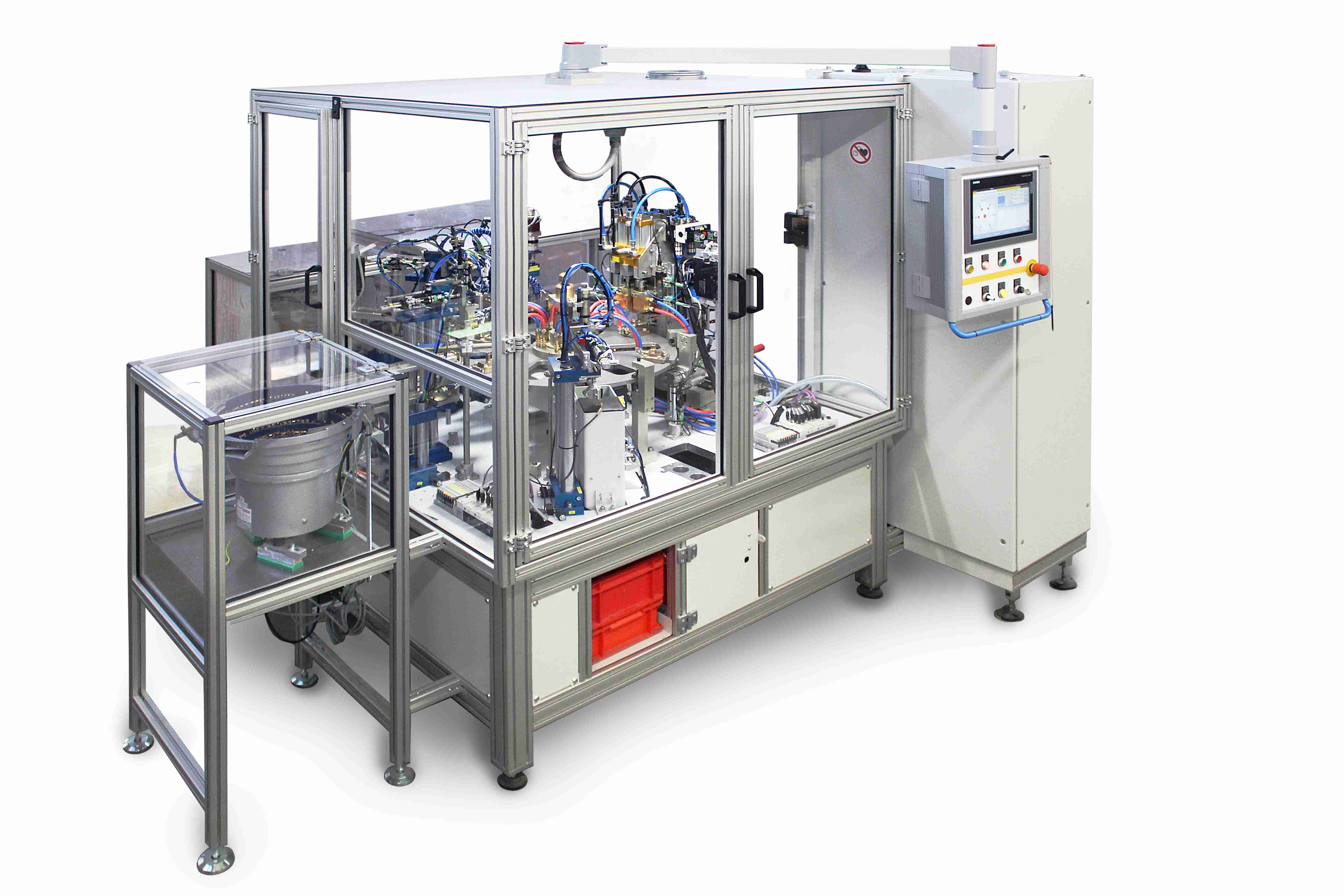

Die Anlage ist als Mittelfrequenz-Rundtaktschweißmaschine mit sechs Positionen ausgelegt. Die Bauteile „Hülse“ und „Stutzendeckel“ werden über den jeweiligen Fördertopf mit Linearstrecke zugeführt und mit einem Einsetzgerät auf der Unterelektrode abgesetzt.

Zunächst werden die beiden Hülsen in die Schweißaufnahme gesetzt. Nach der Winkelpositionierung des „Stutzendeckels“ - mittels Servodrehgreifers werden die Steckerkontakte lagerichtig moniert.

Die Widerstandspunktschweißungen werden über die Mittelfrequenz-Schweißzange realisiert. Die Zange ist selbstausgleichend und kraftneutral zur Schweißaufnahme.

Parameter, wie Strom, Spannung, Widerstand, Kraft und Einsinktiefe werden während jeder Schweißung kontrolliert. Die einzelnen Schweißdaten werden dokumentiert und können in grafischer Form ausgegeben werden.

Rundtakttisch und Schweißvorrichtungen

  • Elektromechanischer Rundtakttisch mit sechs Positionen
  • 6 Vorrichtungen mit Schieberegister
  • Bauteilzentrierung über Keramikstifte
  • Einfache Austauschfunktion von Verschleißteilen
  • Kraftunterstützung für Aufnahmeteller

Schweißzange

  • Spezielle Version für Rundschalttische

Basis für die Schweißtechnik

  • Schweißzylinder NZ100-65-3-B; F= 1350daN, 65mm Hub
  • Wasserrückkühlgerät ZWK 2-35; 4,3 kW, 30 Liter Tankinhalt
  • Oberelektrode Sonderform
  • Lamellenband 180°-20-50-60-65-60
  • Druckausgleichswerkzeug, DAW-1-80-002

Schweißsteuerung

  • Mittelfrequenz-Transformator ZMF 250 – 250kVA, 22 Volt
  • Inverter Mega INV500
  • Steuerung MEGA MF mit QSF/M (Multifunktionsregelung) – Ausregelung von Störgrößen
  • Nachsetzkontrolle – Analoges Wegmesssystem
  • Kraftkontrolle – Kraftmessdose

Auswerfer

  • Pneumatisches Entnahmegerät X-Achse mit Zwischenposition und Z-Hub
  • Weichensystem für N.i.O.-Teile
  • Kisteneinschub für GUT- und SCHLECHT-Teile
  • Sensorik für Kistenanwesenheit
