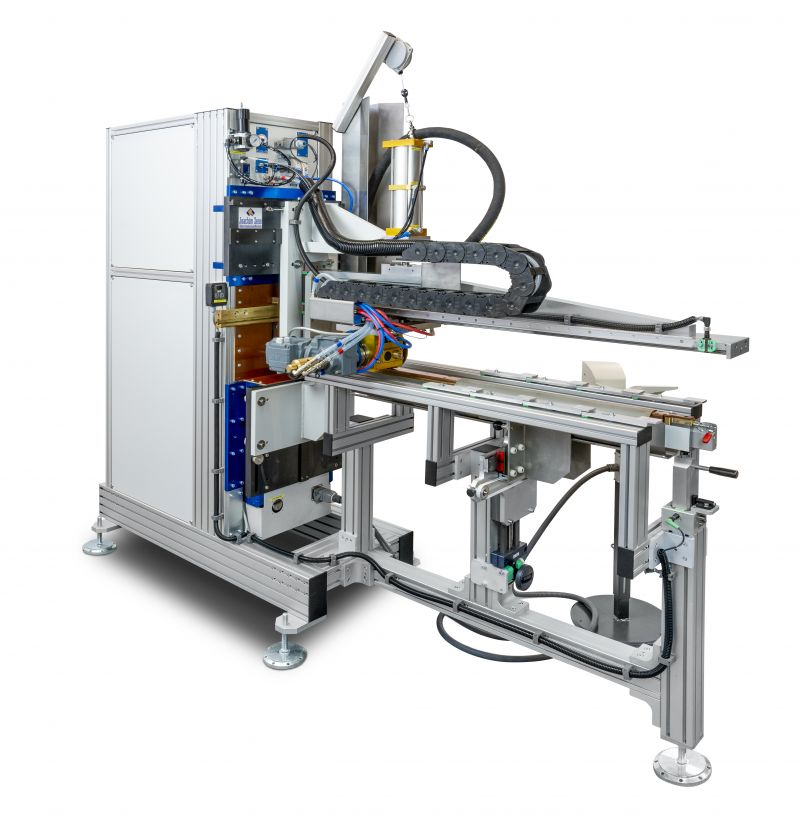

Schweißanlage für Siebdruckrollen
Aufgabe
Es ist eine Schweißmaschine mit Rollnahtkopf zu entwickeln, auf welcher Siebdruckrollen an den Seitenrändern widerstandsverschweißt werden.
Die Bauteile sollen überlappend verschweißt werden.
Die Materialstärke des Nickelrohlings beträgt 70 - 200 μm.
Lösung
Die Leistung des Trafo beträgt 100 kVA bei 50% Einschaltdauer. Ausgestattet wird die Maschine mit spezieller Invertertechnik. Sieben Zeitparameter sind einzustellen:
Vorhalte-, Stromanstiegs-, Schweiß-, Pausen-, Stromabfall-, Nachhalte- und Offenhaltezeit. Die Schweißkraft wird über einen Druckregler manuell eingestellt.
Der Rollnahtkopf
Zusammenfassung
- Rollnahtschweißen, mit Mittelfrequenz-Invertertechnik
- Leistung 100 kVA bei 50% ED
- Angetriebener Rollenkopf mit einstellbarer Geschwindigkeit und Profilschienenführung
- Wassergekühlte Rollnahtelektrode
- Maschinengestell aus Aluminium-Konstruktionsprofilen
- Material- & Materialstärke der zu verschweißenden Bleche: Material: 99% reiner Nickel; Materialstärke: 70 – 200 µm
