Anwendungsbeispiele der Rollnaht-Schweißmaschinen

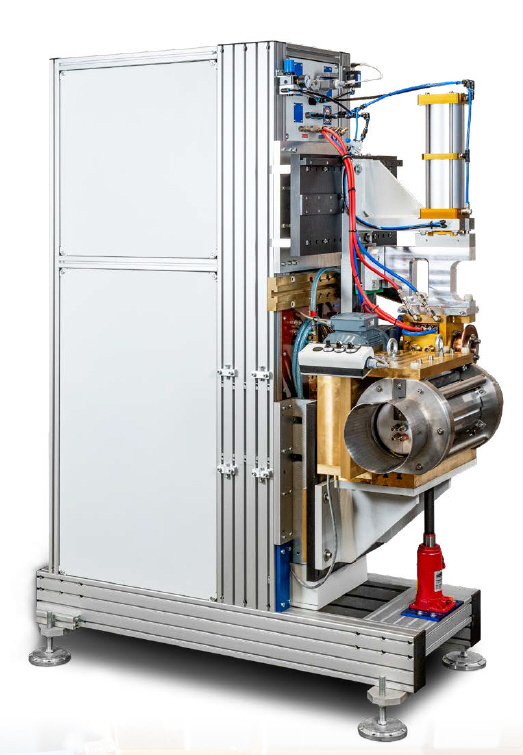

Beispiel: Maschine zum Rollnahtschweißen von Rohren

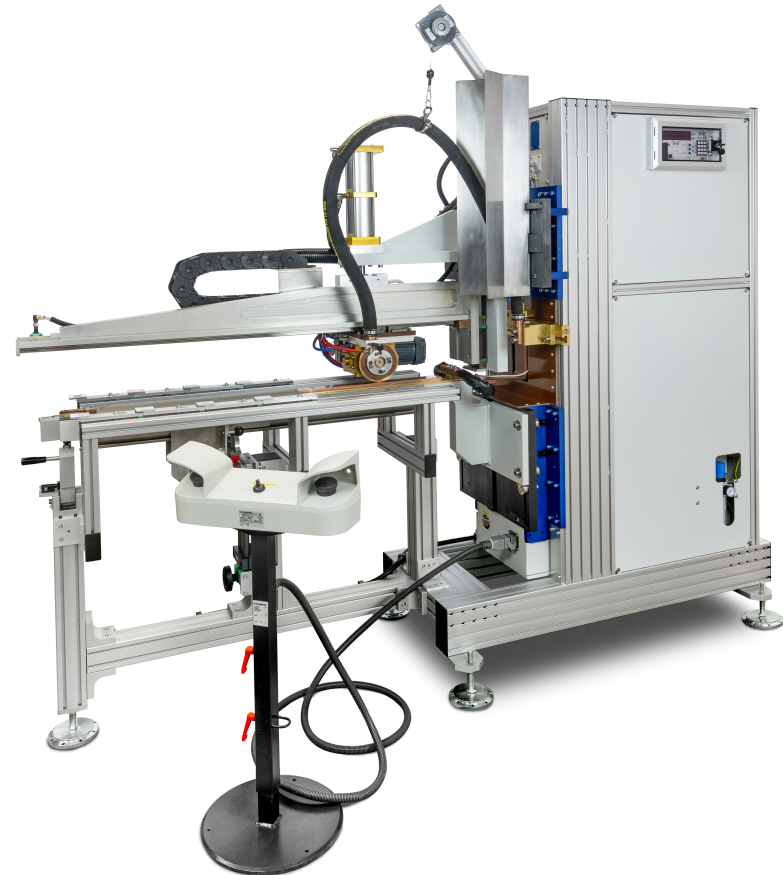

Beispiel: Maschine für die Herstellung von Siebdruckrollen
Siebdruckrollen werden an den Seitenrändern widerstandsverschweißt. Die Bauteile werden überlappend verschweißt. Die Materialstärke des Nickelrohlings beträgt 70 - 200 μm. Die Leistung des Trafos beträgt 100 kVA bei 50% Einschaltdauer.
Ausgestattet ist die Maschine mit einer speziellen Invertertechnik. Sieben Zeitparameter sind einstellbar: Vorhalte-, Stromanstiegs-, Schweiß-, Pausen-, Stromabfall-, Nachhalte- und Offenhaltezeit. Die Schweißkraft wird über einen Druckregler eingestellt.

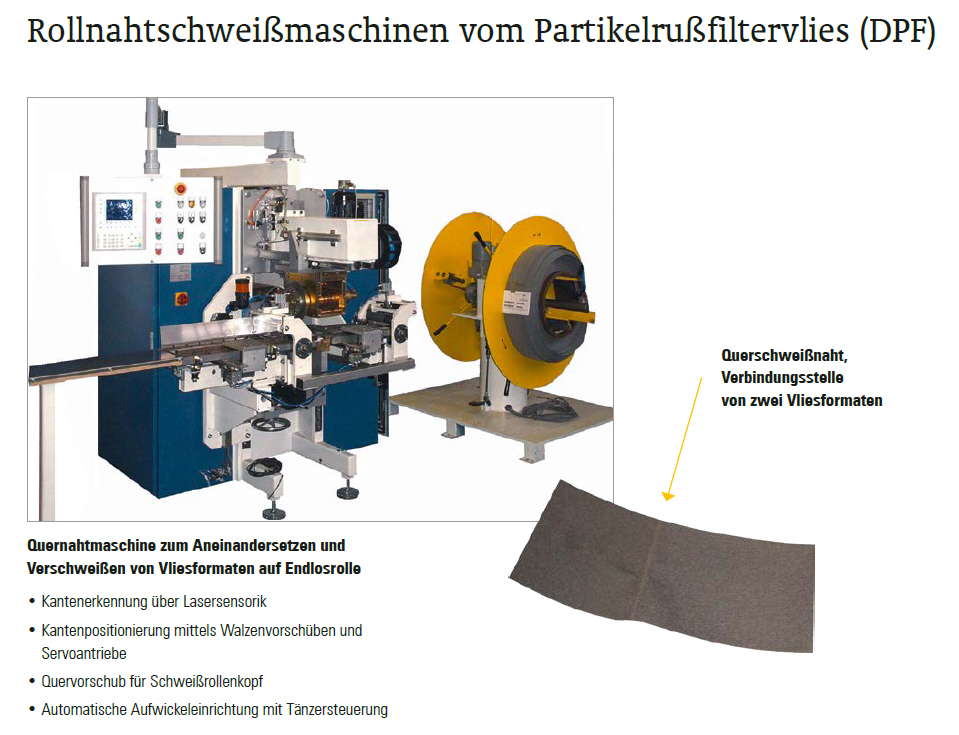

Beispiel: Maschine Quernaht zum Verschweißen Metallvlies

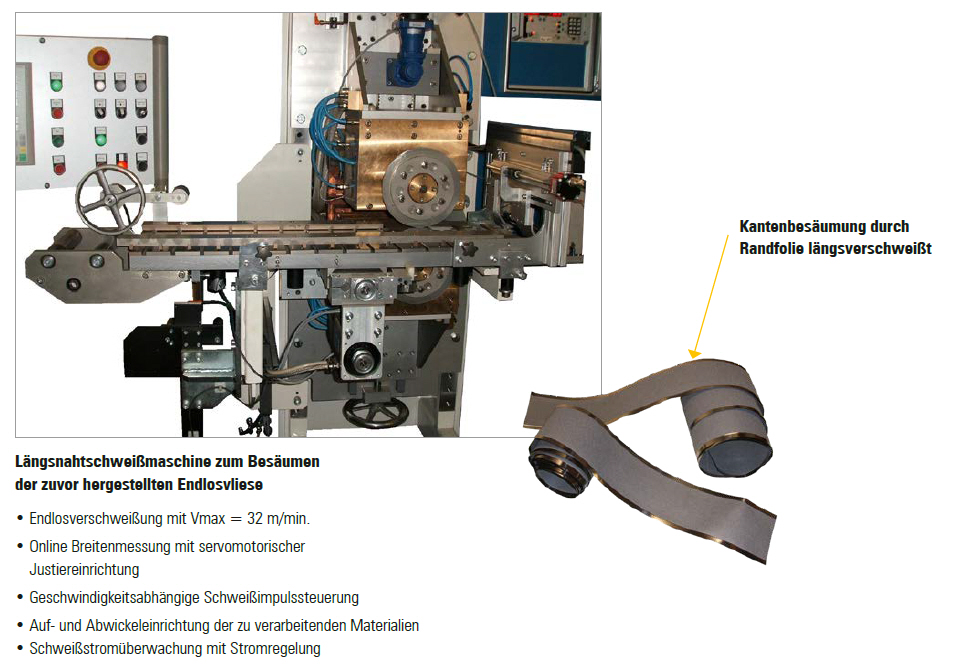

Beispiel: Maschine Längsnaht vom Verschweißen der Kantensäumung Metallvlies

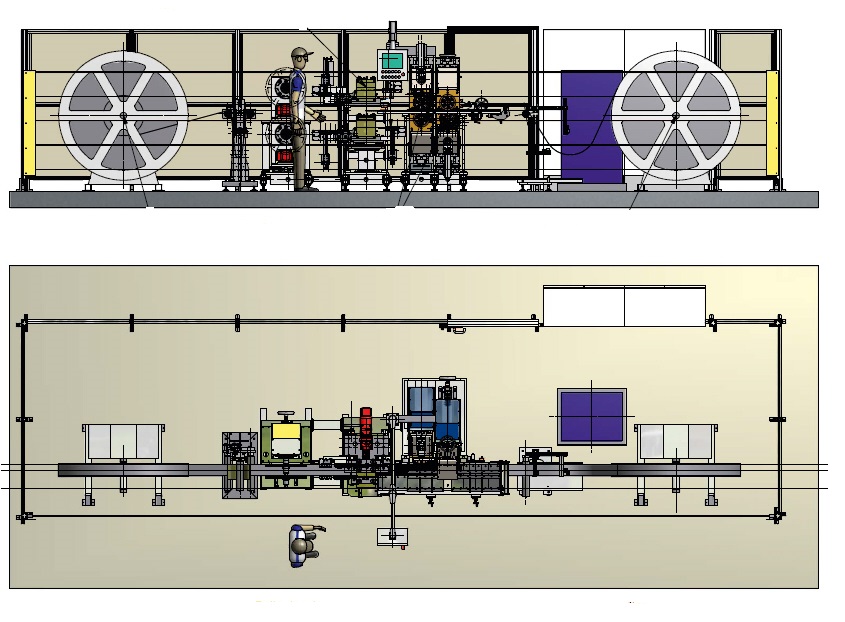

Rollnahtschweißanlage Gesamtsystem
