TECNA® Schweißzangen

* mit kurzen Armen, inkl. Kabel + Schlauch

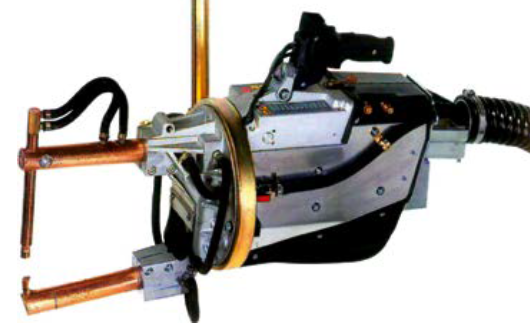

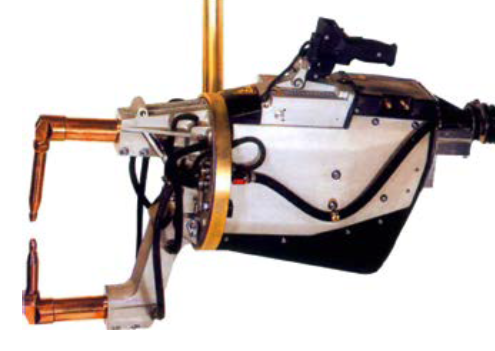

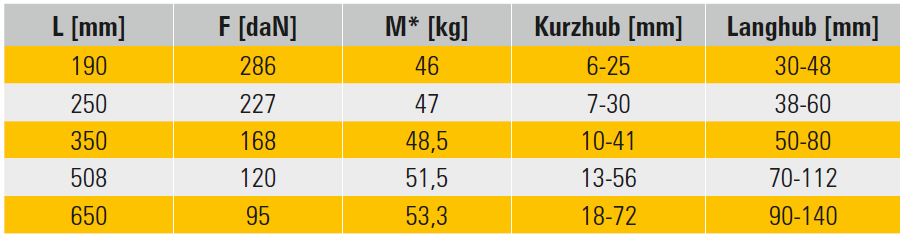

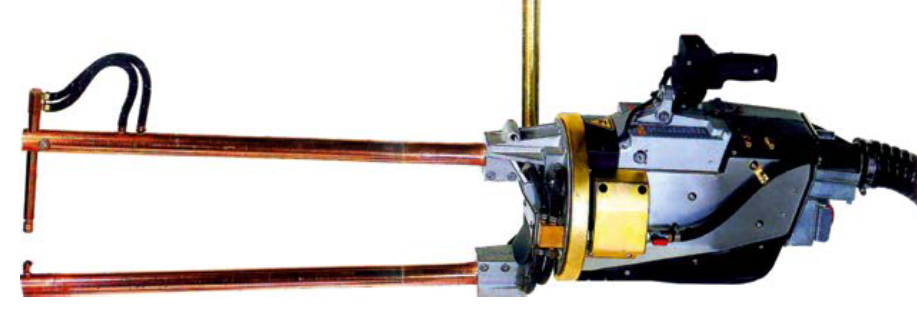

Schweißzangen Typ: 3321-TE300

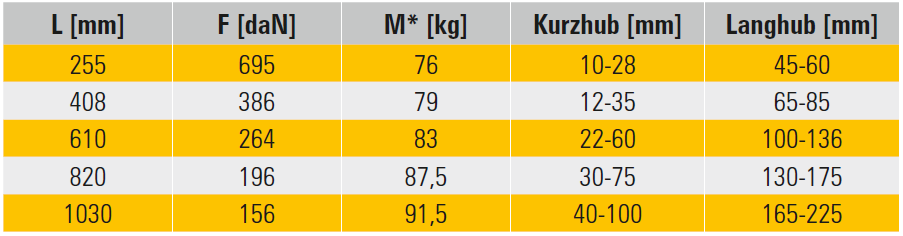

Elektrodenarmlängen L [mm]

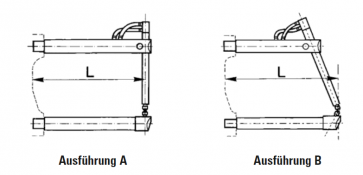

Ausführung A oder B
Leistung 50% ED: 16 kVA



* mit kurzen Armen, inkl. Kabel + Schlauch

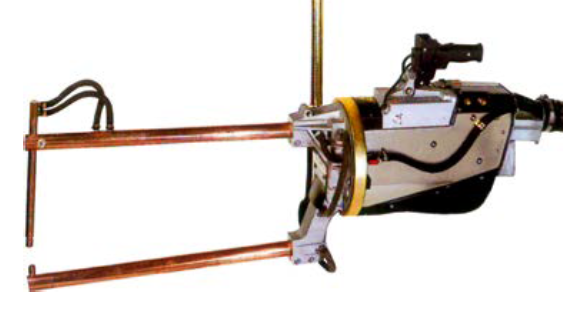

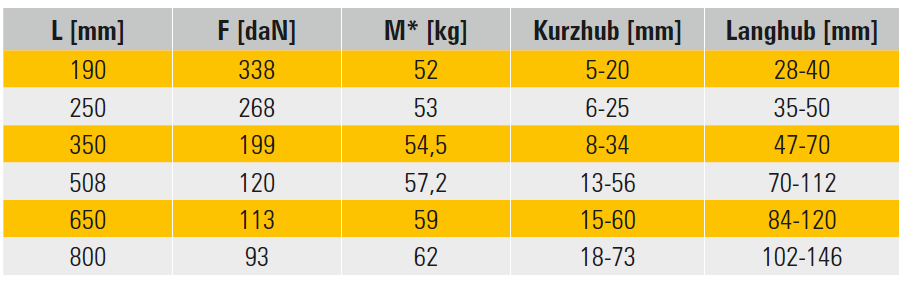

Schweißzangen Typ: 3322-TE300

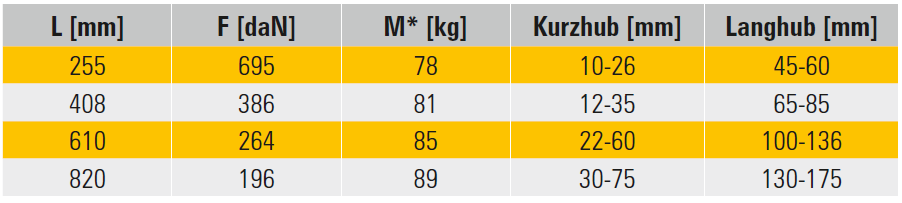

Elektrodenarmlängen L [mm]
Ausführung A oder B
Leistung 50% ED: 23 kVA

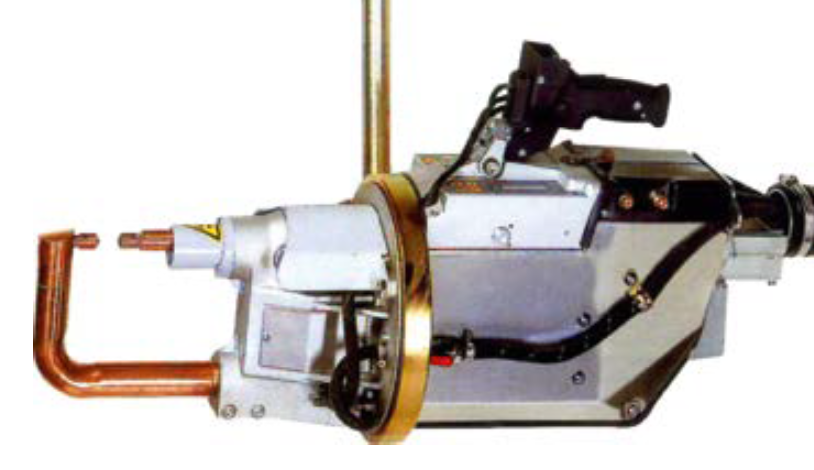

Schweißzangen Typ: 3323-TE450
Elektrodenarmlängen L [mm] = 267
Ausführung A oder B
F: 300 daN; m: ca. 54 kg
Kurzhub: 5-20 mm; Langhub: 35-50 mm
Leistung 50% ED: 23 kVA

* mit kurzen Armen, inkl. Kabel + Schlauch

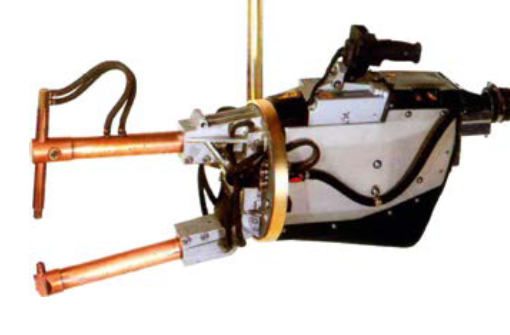

Schweißzangen Typ: 3324-TE300

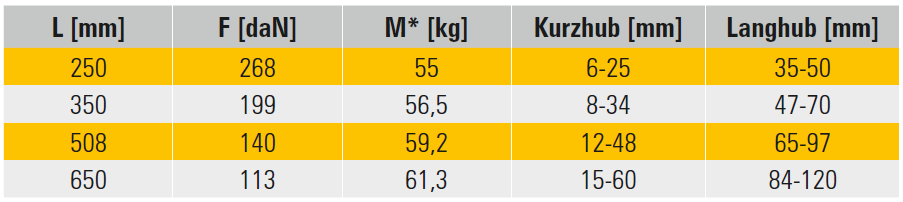

Elektrodenarmlängen L [mm]
Ausführung A oder B
Leistung 50% ED: 23 kVA

* mit kurzen Armen, inkl. Kabel + Schlauch

Schweißzangen Typ: 3327-TE450
Elektrodenarmlängen L [mm]
Ausführung A oder B
Leistung 50% ED: 38 kVA

* mit kurzen Armen, inkl. Kabel + Schlauch

Schweißzangen Typ: 3328-TE300
Elektrodenarmlängen L [mm]
Ausführung A oder B
Leistung 50% ED: 38 kVA

Blätterkatalog Produktangebot

Der Zens Produktkatalog

Durchblättern Herunterladen

Schweißzangen

Punktschweißzangen sind Werkzeuge im Bereich des Widerstandsschweißens und ermöglichen die Widerstandsschweißverbindungen.

Die Energiezuführung durch die Transformatoren der Punktschweißzangen kann durch externen oder integrierten Einbau erfolgen.

Bei den externen Bauformen baut die Schweißzange in kompakter Bauform klein und hat ein geringes Gewicht. Die Zugänglichkeit der Widerstandsschweißzangen in engen Arbeitsbereichen ist gut. Nachteilig ist die relativ lange Stromführung auf der Sekundärseite.

Einen besseren Wirkungsgrad haben Schweißzangen mit integriertem Transformator. Dieser Sachverhalt wird insbesondere durch die kurze Sekundärleitung bewirkt.

Wir klassifizieren in der mechanischen Grundkonstruktion sogenannte X-Zangen (Scherenprinzip) und C-Zangen.

Bei der X-Zange werden die Elektroden über ein Gelenk bewegt bzw. zugestellt.

Bei der C-Zange erfolgt das Zustellen der Elektrode translatorisch. Der Schweißzylinder überträgt die Schweißkraft direkt auf die Gegenelektrode.

Schlauchpaket, Kühlwasserleitungen, Druckluftleitungen und Steuerleitungen werden zur Punktschweißzange geführt.

Handschweißzangen können in X- oder C-Bauart ausgeführt werden. Sie werden von Hand an die Fügestelle bewegt und der Schweißvorgang wird manuell eingeschaltet.

Roboter-Widerstandsschweißzangen werden in X- oder C-Bauart hergestellt. Einheiten zur Kraft- und Wegerzeugung können grundsätzlich als Pneumatikzylinder, Hydraulikzylinder oder elektromotorisch ausgeführt sein. Der Transformator ist bei den Roboter-Widerstandsschweißzangen häufig in den Zangengrundkörper integriert. Über flexible Lamellenbänder erfolgt die Stromzuführung.
